[JSP] Model 1 아키텍처와 Model 2 아키텍처, MVC 패턴
학습 목표
· Model 1 아키텍처
· Model 2 아키텍처
· MVC 패턴
- MVC 패턴과 모델 2 구조의 매핑
- MVC의 컨트롤러: 서블릿
- MVC의 뷰: JSP
- MVC의 모델
- 커맨드(Command) 패턴 기반의 코드
- 설정 파일에 커맨드와 클래스의 관계 명시하기
- 요청 URI를 명령어로 사용하기
· JSP 웹 어플리케이션의 구조는 모델 1 구조와 모델 2 구조로 나뉨
· JSP에서 모든 로직과 출력을 처리하느냐 JSP에서는 출력만 처리하느냐에 따라 모델 1, 2 구조로 구분
· MVC 패턴을 이용해서 웹 어플리케이션을 구현할 때 모델 2 구조를 사용함
Model 1 아키텍처
· JSP와 JavaBeans만 사용하여 웹을 개발하는 구조
· 90년대 말부터 2000년대 초까지 자바 기반의 웹 애플리케이션 개발에 사용됐던 아키텍처
· 웹 브라우저의 요청을 JSP가 직접 처리
· 웹 브라우저의 요청을 받은 JSP는 자바빈이나 서비스 클래스를 사용해서 작업을 처리하고, 결과를 클라이언트에 출력
· Model 1 아키텍처에서 Model의 기능은 JavaBeans에 의해 이루어짐
· 모델(Model)은 데이터베이스 연동 로직을 제공하면서, DB에 검색한 데이터가 저장되는 자바 객체를 말함
* JavaBeans의 Bean는 자바에서 객체를 의미하는 용어이고, JavaBeans는 데이터베이스 연동에 사용되는 자바 객체를 의미함
· Model 1 아키텍처에서는 JSP 파일이 가장 중요한 역할을 수행함
- JSP가 Controller와 View 기능을 모두 처리
· Controller: JSP에서 사용자의 요청 처리와 관련된 코드를 의미함
· View: JSP 파일에서 Model을 사용하여 검색한 데이터를 사용자가 원하는 화면으로 제공하는 기능
- JSP에서는 HTML과 CSS가 이것을 담당
· Model1 구조의 단점: Model1 구조는 JSP 파일에서 Cotroller, View 기능을 모두 처리하므로,
JSP 파일에 자바 코드와 마크업 관련 코드(HTML, CSS)가 뒤섞여 있어서,
1. 역할 구분이 명확하지 않고
2.디버깅과 유지보수가 어려움
· 이러한 이유로 Model 1의 문제점을 보완한 Model 2, MVC(Model view Controller) 아키텍처가 등장함

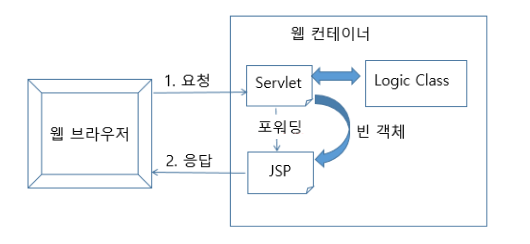

Model 2 아키텍처
· Model 1 의 문제점을 극복하기 위해 고안됨
· Model 1 구조와 달리 웹 브라우저의 모든 요청을 단일 진입점
즉, 하나의 서블릿에서 처리함
· 서블릿은 웹 브라우저의 요청을 알맞게 처리한 후, 결과를 보여줄 JSP 페이지를 선택하여 포워딩함
- 모델 2 구조의 이러한 특징 때문에 MVC 패턴을 이용해서 웹 어플리케이션을 구현할 때 모델 2 구조를 사용함
· 포워딩을 통해 요청 흐름을 받은 JSP 페이지는 결과 화면을 클라이언트에 전송
· Controller가 도입
- 기존에 JSP가 담당했던 Controller 로직이 별도의 Controller 기능의 서블릿으로 옮겨짐
· Controller 로직이 사라진 JSP에는 View와 관련된 디자인만 남게 되어 디자이너는 JSP 파일을 관리하고,
자바 개발자는 Controller와 Model만 관리할 수 있게됨
| 기능 | 구성 요소 | 개발 주체 |
| Model | VO,DAO 클래스 | 자바 개발자 |
| View | JSP 페이지 | 웹 디자이너 |
| Controller | Servlet 클래스 | 자바 개발자 또는 MVC 프레임워크 |
MVC 패턴
· MVC(Model View Controller) 패턴은 모델, 뷰, 컨트롤러 세 부분으로 구성
- 모델: 비즈니스 영역의 로직을 처리
- 뷰: 비즈니스 영역에 대한 프레젠테이션 뷰(사용자가 보게 될 결과 화면)
- 컨트롤러: 사용자의 입력 처리와 흐름 제어 담당
· 사용자는 원하는 기능을 처리하기 위한 모든 요청을 컨트롤러에 보냄
· 모델은 비즈니스와 관련된 기능을 제공
· 컨트롤러는 모델을 이용해서 사용자의 요청을 처리하고,
모델을 사용하여 알맞은 비즈니스 로직을 수행한 후 사용자에게 보여줄 뷰를 선택함
· 선택된 뷰는 사용자에게 알맞은 결과 화면을 보여줌
- 뷰가 사용자에게 결과 화면을 보여줄 때 필요한 데이터는 컨트롤러를 통해서 전달받음
· MVC 패턴의 핵심:
- 비즈니스 로직을 처리하는 모델과 결과 화면을 보여주는 뷰를 분리
- 어플리케이션의 흐름 제어나 사용자의 처리 요청은 컨트롤러에 집중
· MVC 패턴의 장점: 1. 유지보수 작업이 쉬워지고 2. 어플리케이션을 쉽게 확장 가능
- 모델과 뷰가 분리되므로 모델의 내부 로직이 변경되어도 뷰는 영향을 받지 않음
- 뷰와 모델이 직접 연결되지 않으므로 내부 구현 로직에 상관없이 뷰를 변경 가능
- 컨트롤러는 비즈니스 로직에는 포함되지 않지만,
전체 웹 어플리케이션에 일괄적으로 적용되는 기능(예: 사용자 인증) 처리함
- 웹 어플리케이션의 흐름 제어나 보안 설정이 변경되면 컨트롤러만 변경하고,
새로운 타입의 사용자(예: 새로운 모바일 기기)가 추가되는 경우 컨트롤러나 모델에 상관없이 새로운 뷰를 추가
| 모델 | 장점 | 단점 |
| 모델 1 | - 배우기 쉬움 - 자바 언어를 몰라도 어느 정도 구현 가능 - 기능과 JSP가 직관적으로 연결 |
- 로직 코드와 뷰 코드가 혼합되어 JSP 코드가 복잡해짐 - 뷰 변경 시 논리 코드의 빈번한 복사가 발생 -> 코드 중복이 발생하기 쉬움 -> 유지보수가 힘들어짐 |
| 모델 2 | - 로직 코드와 뷰 코드를 분리해서 유지보수가 쉬움 - 컨트롤러 서블릿에서 권한 검사나 인증과 같은 공통 기능 처리가 가능 - 확장이 용이함 |
- 자바 언어에 친숙하지 않으면 접근하기가 쉽지 않음 - 작업량이 많음 |
MVC 패턴과 모델 2 구조의 매핑
· 모델 2 구조와 MVC 패턴을 완별하게 일치함
- 컨트롤러 == 서블릿
- 모델 == 로직 처리 클래스, 자바빈
- 뷰 == JSP
- 사용자 == 웹 브라우저 또는 스마트폰 등의 기기
MVC의 컨트롤러: 서블릿
· 모델 2 구조의 서블릿은 MVC 패턴의 컨트롤러 역할
· 서블릿은 웹 브라우저의 요청과 웹 어플리케이션의 전체적인 흐름을 제어함
· 웹 브라우저의 결과를 보여줄 JSP 페이지는 컨트롤러 서블릿이 선택하며,
요청 처리 결과는 request 또는 session에 저장해서 뷰 역할을 하는 JSP 페이지에 전달함
MVC의 뷰: JSP
· 모델 2 구조에서 JSP는 뷰 역할을 담당함
· 컨트롤러에서 request나 session 기본 객체에 저장한 데이터를 사용하여 웹 브라우저에 알맞은 결과 출력
· JSP는 웹 브라우저가 요청한 결과를 보여주는 프레젠테이션 역할,
웹 브라우저의 요청을 컨트롤러에 전달해주는 매개체 역할을 함
MVC의 모델
· 컨트롤러는 서블릿으로, 뷰는 JSP로 구현하지만 모델은 무엇으로 구현한다는 규칙이 존재하지 않고,
비즈니스 로직을 처리해주면 모델이 될 수 있음
· 모델이 제공해야 하는 기능: 웹 브라우저의 요청을 처리하는 데 필요한 기능
ex) 계좌 이체 기능 요청 -> 모델은 계좌 이체를 시켜주는 기능을 제공하고, 컨트롤러는 웹 브라우저의 요청이 들어오는 경우 모델의 계좌 이체 기능을 사용

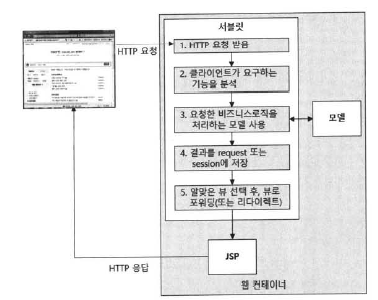

모델 2 구조의 구현 방법: 기본 MVC 패턴 구현 기법
▶ 예시 - 서블릿은 화면에 출력할 메시지를 생성해서 JSP에 전달, JSP는 서블릿으로부터 전달받은 메시지를 화면에 출력
public class SimpleController extends HttpServlet {
public void doGet(HttpServletRequest request, HttpServletResponse response) throws ServletException, IOException{
processRequest(request, response);
}
public void doPost(HttpServletRequest request, HttpServletResponse response) throws ServletException, IOException{
processRequest(request, response);
}
private void processRequest(HttpServletRequest request, HttpServletResponse response) throws ServletException, IOException{
// 2단계, 요청 파악
// request 객체로부터 사용자의 요청을 파악하는 코드
String type = request.getParameter("type");
// 3단계, 요청한 기능을 수행한다.
// 사용자의 요청에 따라 알맞은 코드
Object resultObject = null;
if(type == null || type.equals("greeting")){
resultObject = "안녕하세요";
}else if(type.equals("date")){
resultObject = new java.util.Date();
}else{
resultObject = "Invalid Type";
}
// 4단계, request나 session에 처리 결과를 저장
request.setAttribute("result", resultObject);
// 5단계, RequestDispatcher를 사용하여 알맞은 뷰로 포워딩
RequestDispatcher dispatcher = request.getRequestDispatcher("/simpleView.jsp");
dispatcher.forward(request, response);
}
}· 서블릿 클래스는 컨트롤러의 역할을 함
· 웹 브라우저의 요청 방식(GET, POST)에 상관없이 1단계에서 processRequest() 메서드로 웹 브라우저의 요청을 전달
· processRequest() 메서드는 나머지 네 과정을 차례로 실행
2단계. request 객체를 사용해서 사용자가 요청한 기능을 파악
3단계. 사용자의 요청에 따라서 필요한 기능을 수행한 뒤 결과값 생성
4단계. request 또는 session 객체의 속성에 결과값 저장. 저장한 결과값은 뷰의 역할을 하는 JSP 페이지에서 사용.
5단계. RequestDispatcher.foward() 메서드를 사용해서 결과를 생성할 뷰로 이동
· 서블릿 클래스를 실행하려면 web.xml 파일에 요청 URL과 서블릿 간의 매핑을 입력해야함
<?xml version="1.0" encoding="UTF-8"?>
<web-app xmlns="https://jakarta.ee/xml/ns/jakartaee"
xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
xsi:schemaLocation="https://jakarta.ee/xml/ns/jakartaee https://jakarta.ee/xml/ns/jakartaee/web-app_5_0.xsd"
version="5.0">
<servlet>
<servlet-name>SimpleController</servlet-name>
<servlet-class>mvc.simple.SimpleController</servlet-class>
</servlet>
<servlet-mapping>
<servlet-name>SimpleController</servlet-name>
<url-pattern>/simple</url-pattern>
</servlet-mapping>
</web-app>
· 위 예시가 실행되는 순서:
커맨드(Command) 패턴 기반의 코드
· 각 명령어에 해당하는 로직 처리 코드를 별도 클래스로 작성하는 방법
- 즉, 하나의 명령어를 하나의 클래스에서 처리하는 패턴
· 각 명령어에 따른 로직 처리 코드를 모두 컨트롤러 서블릿에서 처리하면, 서블릿 코드가 복잡해지기 때문에 해당 패턴을 사용함
String command = request.getParameter("cmd");
CommandHandler handler = null;
if(command == null){
handler = new NullHandler();
}else if(command.equals("BoardList")){
handler = new BoardListHandler();
}else if(command.equals("BoardWriteForm")){
handler = new BoardWriteFormHandler();
}
String viewPage = handler.process(request, response);
RequestDispatcher dispatcher = request.getRequestDispatcher(viewPage);
dispatcher.forward(request, response);
· 컨트롤러 서블릿은 명령어에 해당하는 CommandHandler 인스턴스를 생성하고,
실제 로직의 처리는 생성한 CommandHandler 인스턴스에서 실행되는 구조
· 커맨드 패턴에서 명령어를 처리하느 클래스는 공통 인터페이스를 상속해서 구현
package mvc.command;
import javax.servlet.http.HttpServletRequest;
import javax.servlet.http.HttpServletResponse;
public interface CommandHandler {
public String process(HttpServletRequest req, HttpServletResponse res)
throws Exception;
}
· 명령어를 처리하는 핸들러 클래스는 CommandHandler 인터페이스를 구현하고,
핸들러 클래스의 process() 메서드는 세 가지 작업을 처리함
public class SomeHandler implements CommandHandler{
public String process(HttpServletRequest request, HttpServletResponse response){
// 1. 명령어와 관련된 비즈니스 로직 처리
...
// 2. 뷰 페이지에서 사용할 정보 저장
request.setAttribute("somValue", value);
...
// 3. 뷰 페이지의 URI 리턴
return "/view/someView.jsp";
}
}
설정 파일에 커맨드와 클래스의 관계 명시하기
· 아래 코드는 로직 처리 코드를 컨트롤러 서블릿에서 핸들러 클래스로 옮겼지만,
컨트롤러 서블릿은 명령어에 따른 알맞은 처리를 하기 위해 알맞은 처리를 하기 위해 중첩된 if-else 구문을 사용
· 단점: 새로운 명령어가 추가되면 컨트롤러 서블릿 클래스의 코드를 직접 변경해야함
String command = request.getParameter("cmd");
CommandHandler handler = null;
if(command == null){
handler = new NullHandler();
}else if(command.equals("BoardList")){
handler = new BoardListHandler();
}else if(command.equals("BoardWriteForm")){
handler = new BoardWriteFormHandler();
}
· 위 단점을 해결하는 방법: <명령어, 핸들러 클래스>의 매핑 정보를 설정 파일에 저장하기
BoardList = mvc.command.BoardListHandler
BoardWriteForm = mvc.command.BoardWriteFormHandler
...
· 컨트롤러 서블릿은 init() 메서드를 사용해서 서블릿을 생성하고 초기화할 때,
명령어와 핸들러 클래스의 매핑 정보를 읽어와서 명령어에 해당하는 핸들러 클래스 객체를 미리 생성해두었다가
process() 메스드에서 사용하면 된다.
import java.io.FileReader;
import java.io.IOException;
import java.util.HashMap;
import java.util.Iterator;
import java.util.Map;
import java.util.Properties;
import javax.servlet.RequestDispatcher;
import javax.servlet.ServletException;
import javax.servlet.http.HttpServlet;
import javax.servlet.http.HttpServletRequest;
import javax.servlet.http.HttpServletResponse;
import mvc.command.CommandHandler;
import mvc.command.NullHandler;
public class ControllerUsingFile extends HttpServlet {
// <커맨드, 핸들러인스턴스> 매핑 정보 저장
private Map<String, CommandHandler> commandHandlerMap =
new HashMap<>();
public void init() throws ServletException {
String configFile = getInitParameter("configFile");
Properties prop = new Properties();
String configFilePath = getServletContext().getRealPath(configFile);
try (FileReader fis = new FileReader(configFilePath)) {
prop.load(fis);
} catch (IOException e) {
throw new ServletException(e);
}
Iterator keyIter = prop.keySet().iterator();
while (keyIter.hasNext()) {
String command = (String) keyIter.next();
String handlerClassName = prop.getProperty(command);
try {
Class<?> handlerClass = Class.forName(handlerClassName);
CommandHandler handlerInstance =
(CommandHandler) handlerClass.newInstance();
commandHandlerMap.put(command, handlerInstance);
} catch (ClassNotFoundException | InstantiationException
| IllegalAccessException e) {
throw new ServletException(e);
}
}
}
public void doGet(HttpServletRequest request, HttpServletResponse response)
throws ServletException, IOException {
process(request, response);
}
protected void doPost(HttpServletRequest request,
HttpServletResponse response) throws ServletException, IOException {
process(request, response);
}
private void process(HttpServletRequest request,
HttpServletResponse response) throws ServletException, IOException {
String command = request.getParameter("cmd");
CommandHandler handler = commandHandlerMap.get(command);
if (handler == null) {
handler = new NullHandler();
}
String viewPage = null;
try {
viewPage = handler.process(request, response);
} catch (Throwable e) {
throw new ServletException(e);
}
if (viewPage != null) {
RequestDispatcher dispatcher = request.getRequestDispatcher(viewPage);
dispatcher.forward(request, response);
}
}
}
· configFile 초기화 파라미터를 설정 파일 경로로 사용하므로, web.xml 파일에 <init-param> 태그를 통해 설정 파일 경로를 지정함
<?xml version="1.0" encoding="UTF-8"?>
<web-app xmlns="http://xmlns.jcp.org/xml/ns/javaee"
xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
xsi:schemaLocation="http://xmlns.jcp.org/xml/ns/javaee http://xmlns.jcp.org/xml/ns/javaee/web-app_4_0.xsd"
version="4.0">
<servlet>
<servlet-name>ControllerUsingFile</servlet-name>
<servlet-class>mvc.controller.ControllerUsingFile</servlet-class>
<init-param>
<param-name>configFile</param-name>
<param-value>/WEB-INF/commandHandler.properties</param-value>
</init-param>
<load-on-startup>1</load-on-startup>
</servlet>
<servlet-mapping>
<servlet-name>ControllerUsingFile</servlet-name>
<url-pattern>/controllerUsingFile</url-pattern>
</servlet-mapping>
</web-app>
· Properties는 프로퍼티를 관리할 때 사용하는 클래스이고, 프로퍼티는 (이름, 값)으로 구성됨
· Properties 클래스 기본 사용법:
Properties prop = new Properties();
prop.setProperty("name1", "value1"); // 이름이 name 1이고 값이 value1인 프로퍼티 설정
String name1 = prop.getProperty("name1"); // name1 프로퍼티 값 구함
· Propertis 클래스는 프로퍼티 목록을 파일에서 읽어올 수 있고, 프로퍼티 정보를 갖고 있는 파일을 프로퍼티 파일이라고함
· 프로퍼티 파일의 형식: #으로 시작하는 줄은 주석으로 처리하고, 한 줄에 한 개의 프로퍼티 이름과 값을 설정,
프로퍼티 이름과 값은 등호 기호(=)를 사용해서 구분
# 주석
프로퍼티이름1=프로퍼티값
프로퍼티이름2=프로퍼티값2
요청 URI를 명령어로 사용하기
· 명령어 기반의 파라미터의 단점: 컨트롤러의 URL이 사용자에게 노출됨
- 사용자가 아무 명령어나 변경해서 컨트롤러에게 전송할 수 있음
http://localhost:8080/chap18/controllerUsingFile?cmd=hello
· 이러한 공격을 방지하려면, 요청 URI 자체를 명령어로 사용하는 것이 좋음
▶ 예시 - 컨트롤러 서블릿의 process() 메서드에서 request.getParameter() 대신 request.getRequestURL() 메서드 사용
String command = request.getRequestURI();
if(command.indexOf(request.getContextPath()) == 0) {
command = command.substring(request.getContextPath().length());
}
▶ 예시 - ControllerUsingFile 컨트롤러 서블릿을 요청 URL를 명령어로 사용하도록 변경
import java.io.FileReader;
import java.io.IOException;
import java.util.HashMap;
import java.util.Iterator;
import java.util.Map;
import java.util.Properties;
import javax.servlet.RequestDispatcher;
import javax.servlet.ServletException;
import javax.servlet.http.HttpServlet;
import javax.servlet.http.HttpServletRequest;
import javax.servlet.http.HttpServletResponse;
import mvc.command.CommandHandler;
import mvc.command.NullHandler;
public class ControllerUsingURI extends HttpServlet {
// <커맨드, 핸들러인스턴스> 매핑 정보 저장
private Map<String, CommandHandler> commandHandlerMap =
new HashMap<>();
public void init() throws ServletException {
String configFile = getInitParameter("configFile");
Properties prop = new Properties();
String configFilePath = getServletContext().getRealPath(configFile);
try (FileReader fis = new FileReader(configFilePath)) {
prop.load(fis);
} catch (IOException e) {
throw new ServletException(e);
}
Iterator keyIter = prop.keySet().iterator();
while (keyIter.hasNext()) {
String command = (String) keyIter.next();
String handlerClassName = prop.getProperty(command);
try {
Class<?> handlerClass = Class.forName(handlerClassName);
CommandHandler handlerInstance =
(CommandHandler) handlerClass.newInstance();
commandHandlerMap.put(command, handlerInstance);
} catch (ClassNotFoundException | InstantiationException
| IllegalAccessException e) {
throw new ServletException(e);
}
}
}
public void doGet(HttpServletRequest request, HttpServletResponse response)
throws ServletException, IOException {
process(request, response);
}
protected void doPost(HttpServletRequest request,
HttpServletResponse response) throws ServletException, IOException {
process(request, response);
}
private void process(HttpServletRequest request,
HttpServletResponse response) throws ServletException, IOException {
String command = request.getRequestURI();
if(command.indexOf(request.getContextPath()) == 0){
command = command.substring(request.getContextPath().length());
}
CommandHandler handler = commandHandlerMap.get(command);
if (handler == null) {
handler = new NullHandler();
}
String viewPage = null;
try {
viewPage = handler.process(request, response);
} catch (Throwable e) {
throw new ServletException(e);
}
if (viewPage != null) {
RequestDispatcher dispatcher = request.getRequestDispatcher(viewPage);
dispatcher.forward(request, response);
}
}
}특정 확장자(예: .do)를 가진 요청을 ControllerUsingFileURI 컨트롤러 서블릿이 처리하도록,
web.xml 파일에 <servlet-maaping> 정보를 추가
<?xml version="1.0" encoding="UTF-8"?>
<web-app xmlns="http://xmlns.jcp.org/xml/ns/javaee"
xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
xsi:schemaLocation="http://xmlns.jcp.org/xml/ns/javaee http://xmlns.jcp.org/xml/ns/javaee/web-app_4_0.xsd"
version="4.0">
<servlet>
<servlet-name>ControllerUsingURI</servlet-name>
<servlet-class>mvc.controller.ControllerUsingURI</servlet-class>
<init-param>
<param-name>configFile</param-name>
<param-value>/WEB-INF/commandHandlerURI.properties</param-value>
</init-param>
<load-on-startup>1</load-on-startup>
</servlet>
<servlet-mapping>
<servlet-name>ControllerUsingURI</servlet-name>
<url-pattern>*.do</url-pattern>
</servlet-mapping>
</web-app>· <servlet-mapping> 태그를 web.xml 파일에 추가하면 *.do로 오는 요청은 ControllerUsingURI 컨트롤러 서블릿을 전달됨
요청 URI를 명령어로 사용하는 ControllerUsingURI에 알맞은 설정 파일을 작성
/hello.do=mvc.hello.HelloHandler
추가내용
Model 1, Model 2 아키텍처를 직접 구현해보자
[Spring] Model 1, Model 2를 예제로 구현하며 알아보자
Model 1 구현하기 JSP 파일에서 Controller 기능과 View 기능을 모두 처리하는 Model1 구조를 구현해보자. 구현할 내용은 사용자의 이름, 전화번호, 나이를 출력하는 페이지다. 자바 웹프로젝트를 생성
scshim.tistory.com
출처
스프링 퀵 스타트
최범균의 JSP 2.3 웹프로그래밍 기초부터 중급까지
